デコラティブトラス
Eシリーズは主に装飾機能をもった軽量用、低負荷用のトラスシステムとしてデザインされています。このトラスは主にディスプレー、店舗設計、展示場ブース、インテリア装飾、建築デザイン市場において利用いただけます。他メーカーにはない美しいデアイン性が、皆さまからも大変好評をいただいております。
シンプルで美しい形状はもちろん、さまざまなデザイン要求に対応する柔軟性があります。

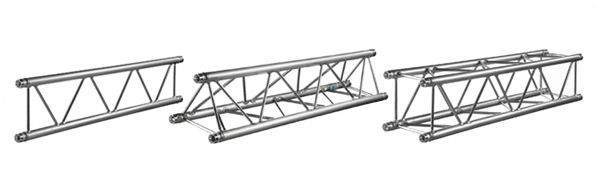

コンパクト軽量構造そしてハイテクな外観など、さまざまなニーズに対応する多様性を兼ね備えた装飾性豊かなトラスです。
技術仕様書 E20シリーズ
| タイプ |
はしごタイプ(L)、三角形タイプ(D)、四角形タイプ(V) |
| 合金 |
EN AW 6060 T5 |
| メイン管 |
32×1,5 mm |
| 支柱 |
10×1,0 mm |
| カプリングシステム |
CCS4 シリーズ |
|
| タイプ |
E20D |
E20V |
|
| メイン管における許容垂直抗力 N |
6,90 |
6,90 |
kN |
| 斜材における許容垂直抗力 N |
1,36 |
1,36 |
kN |
| トラス全体表面積 A |
4,31 |
5,75 |
cm2 |
| Y 軸慣性モーメント Iy |
224,7 |
446,7 |
cm4 |
| Z 軸慣性モーメント Iz |
223,4 |
446,7 |
cm4 |
| Y 軸許容曲げモーメント My |
1,14 |
2,62 |
kNm |
| Z 軸許容曲げモーメント Mz |
1,31 |
2,62 |
kNm |
| Z 軸許容せん断力 Qz/Vz |
1,67 |
1,92 |
kN |
| Y 軸許容せん断力 Qz/Vy |
0,96 |
1,92 |
kN |
| 重さ Kg |
1,6 |
2,1 |
Kg/m |
|

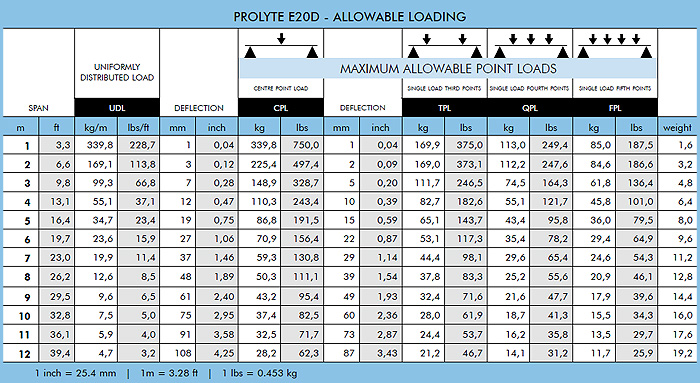

E20シリーズ詳細図
