PROLYTE


プロライト製品

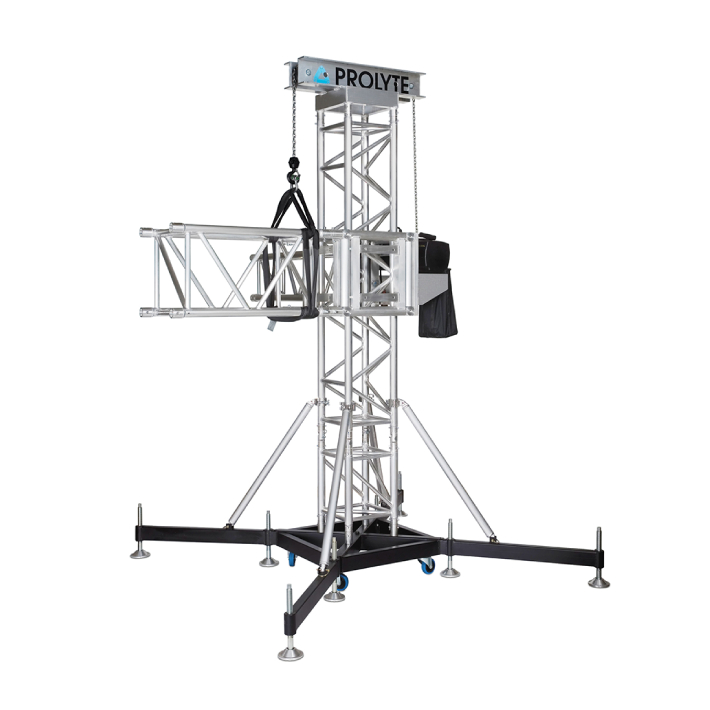

ST Tower
STタワー

STタワーは、S40Tマストセクションをベースにしています。これらのマスト部には、適切な落下防止システムを使用して、安全かつ容易にタワーに登ることができるように、片側の水平ブレースが付いています。
SシリーズとBシリーズのすべてのトラスを組み合わせた複数のスリーブブロックを使用しています。これにより、ボルトで固定されたCCS7のメス型カプラーを使って、Sシリーズのトラスを4面すべてに取り付けることが可能になっています。STタワーの自重は120kgです。
STスリーブブロックは、完全にボルトで固定された構造要素であり、従来の溶接されたバージョンよりもはるかに強力で精密な構造になっています。STタワーは費用対効果の高い投資です。
トラスシステムをタワーで拡張したい場合は、特別なパーツを購入するだけでよい。

タワーの長さとサイズには構造的な関係があります。さらに、適用される荷重とタワーベースの拘束方法も、総積載量の決定に貢献します。これらすべての要素を考慮して、許容荷重とタワーの長さを決める必要があります。



関連アイテム

仕様
Max. overall height / 最大高さ *
Max. loading capacity / 最大 積載量 2000kg**

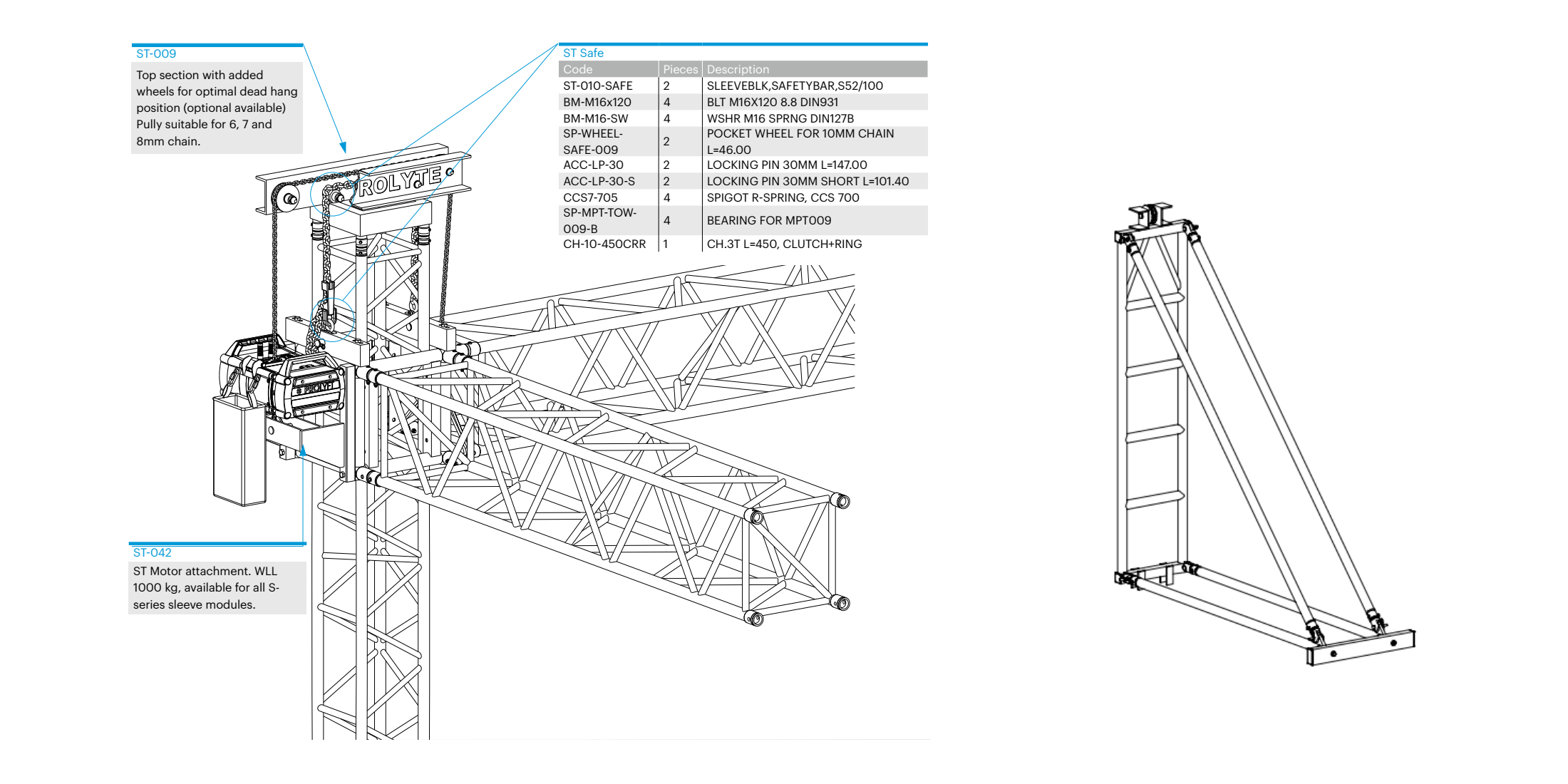

Sleeve block / スリーブブロック S36R•V、S52F•V、S66R•V、S100F とB100RV
Main tubes / 主材 50 x 4mm
Braces / ラチス 25 x 3mm
Coupling system / カップリングシステム CCS6 シリーズ
Self weight / 重さ 120kg

*構造やタワーの長さによって異なります。
**タワーの高さと大きさには構造的な関係があり、さらに適用される荷重やタワーの基部および上部の拘束方法も総荷重に影響を与えます。許容荷重を決定する際には、これらすべての要素を考慮しなければなりません。
