マルチパーパストラス 【H40シリーズ】
マルチパーパストラスの30シリーズと40シリーズは、軽量荷重から中量荷重までに対応し、コンパクトで、トラス自体が美しいデザイン性を誇っております。そのため、照明機s材などの架設用はもちろん、展示会でのディスプレーやイベントブース、レンタル、あるいはまたショップのインテリアなど、幅広くお使いいただけます。コンパクトなボディは、強度と耐久性に優れ、複雑な構造物を作る際にも活躍します。また、円形トラスやコーナーなど、多彩な標準オプションをご用意していますので、デザイン性が高いものでも簡単に建設や組立ができます。
扱いやすく、さまざまな目的に応用できる汎用性の高い多目的トラスです。。
H40シリーズ
H40シリーズのトラスはH30シリーズをさらに大きいサイズにしたものです。一般的にこのトラスはH30シリーズのような小さい場所でもお使いいただけますが、荷重やたわみ特性はさらによくなります。
このH40シリーズトラスの主な特徴は強度、多用途性、軽量設備、簡単な組み立てです。
特にカップリングシステム(CCS6)を採用しているため、手早く組み立てられ、常設あるいは架設の構造躯体をきわめておしゃれに美しく引き立てます。
プロライトは柔軟性を兼ね備えたバライティ豊かなH40トラスを提供いたします。
- 3タイプ対応;はしごタイプ、三角形タイプ、四角形タイプ
- 各種長さ、標準の長さから特注による長さまで対応
- 円形トラス、曲線トラス対応
- ボックス、ボックスコーナーシステム対応
- 各種標準コーナー対応
- 各種アクセサリー対応
- 特注部品対応
- カラーコーティング対応
技術仕様書 H40シリーズ

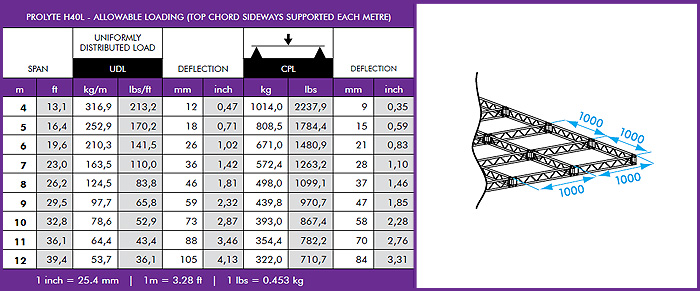

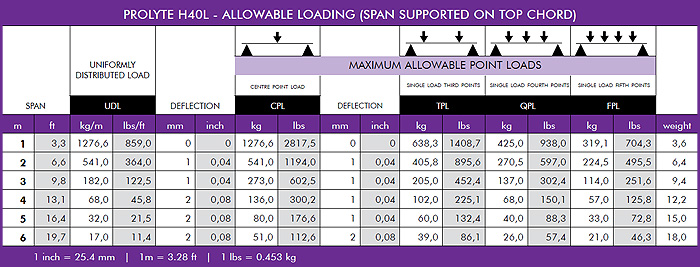

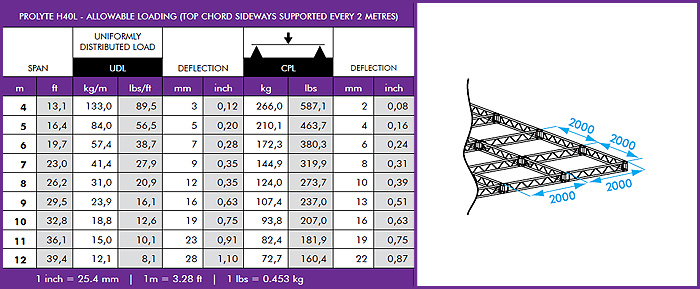

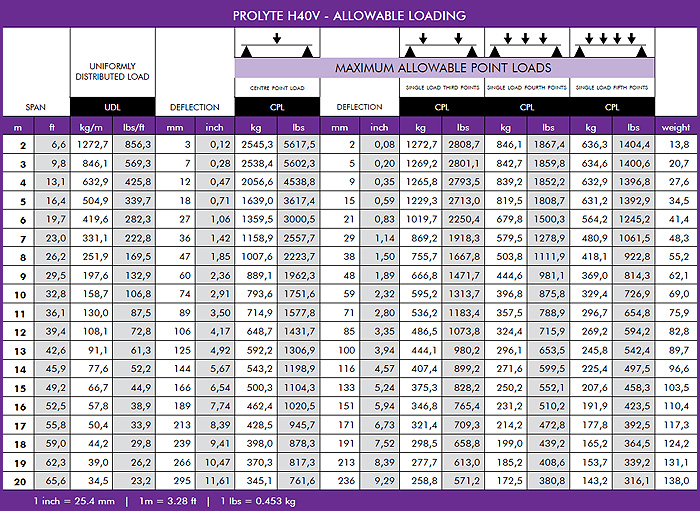

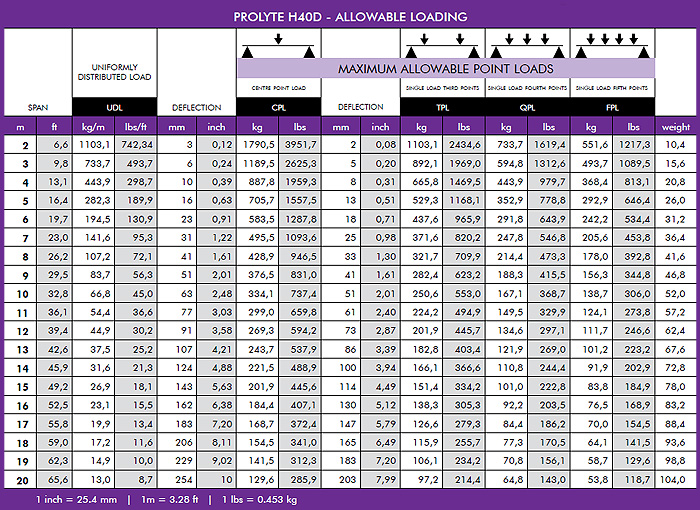

タイプ | はしごタイプ(I)、三角形タイプ(D)、四角形タイプ(V) |
合金 | EN AW 6082 T6 |
メイン管 | 48.3×3mm |
支柱 | 20×2mm |
カプリングシステム | CCS6 シリーズ |
タイプ | H40D | H40V | |
メイン管における許容垂直抗力 N | 30.54 | 30.54 | kN |
斜材における許容垂直抗力 N | 9.05 | 9.05 | kN |
トラス全体表面積 A | 12.72 | 16.96 | cm2 |
Y 軸慣性モーメント Iy | 2104.8 | 4179.5 | cm4 |
Z 軸慣性モーメント Iz | 2089.8 | 4179.5 | cm4 |
Y 軸許容曲げモーメント My | 8.98 | 20.7 | kNm |
Z 軸許容曲げモーメント Mz | 10.35 | 20.7 | kNm |
Z 軸許容せん断力 Qz/Vz | 11.08 | 12.8 | kN |
Y 軸許容せん断力 Qz/Vy | 6.4 | 12.8 | kN |
重さ Kg | 5 | 6.9 | Kg/m |
