タワー【MPR/ST Twoer】



プロライトはすべて標準トラスシステムを基本とした各種タワーシステムを展開して参りました。ベース部分や、トップ部分といったようなちょっとしたパーツを付け加えることにより、お手元のタワーシステムは簡単に組立てることができ、莫大な資金を投資する必要もなく柔軟性をもご提供いたします。プロライトはリギングタワーと、グラウンドサポートタワーの2種類のタワーシステムをご用意しております。
リギングタワーはPAクラスターやオーディエンスライトなどを支えるための自立型タワーとしてデザインされています。
リギングタワーは550~2300kgの荷重耐性と、7,60~16mのリフトの高さまで幅広くカバーするため、各種タイプご用意しております。すべてのタワーの基本理念は、V字型ベースが組立てシステムにより組立てられるマストを支えるという構造。そしてその構造自体が、マストが適切な位置にセットされることで、安定機材としても作用します。システムを組立て、均一な高さにし、バラストをご使用になった後、適切な位置にて荷重をつり上げることができます。リギングタワーは、地面が平なところならどこにでも組立てることができ、屋外使用のために特別にデザインされています。
グランドサポートタワーは懸架ポイントの必要なく、グリッドを支えるためにデザインされています。これはコールポストの設置(2つのタワー使用)、またはグランドサポート(3つのタワー以上使用)としてご使用いただけます。
グラウンドサポートタワーは、MPTタワー(マルチパーパスシリーズのトラスとのコンビネーション使用)、STタワー(ヘビーデューティーシリーズのトラスとのコンビネーション使用)、CTタワー、以上3タイプからお選びいただけます。

MPT Tower

スタンダードH30Vトラスは丈夫なスリーブブロックを支えるために垂直なマストセクションとして使われております。このスリーブブロックはボルト留めメスまたはオスのCCS6カプラーを利用することでどの30または40シリーズのトラスと四方向トラスへの取り付けか可能になります。

MPTスリーブブロックは全体がボルトで止められた構造要素のため、従来の溶接型に比べより強固で精密に出来ております。トップ部分とベース部分はハンドウィンチや、チェーン巻き上げの利用を簡単にできるように組立てられています。MPTタワーはコスト効率がよく、さらにお客様の使い勝手を考えた作りになっております。

マルチパーパスのすべてのトラスはスリーブブロックとの接続が簡単にでき、素早くそれらの部品を変えることもできます。アダプタープレートをご使用になりますと、スリーブブロックとS36RまたはS36Vトラスとの併用も出来ます。もしも既にお手元にマルチパーパストラスをお持ちでしたら、すべてのシステムをお買い求めいただく必要はございません。お客様のニーズにあった必要なパーツだけをお買い求めいただけます。

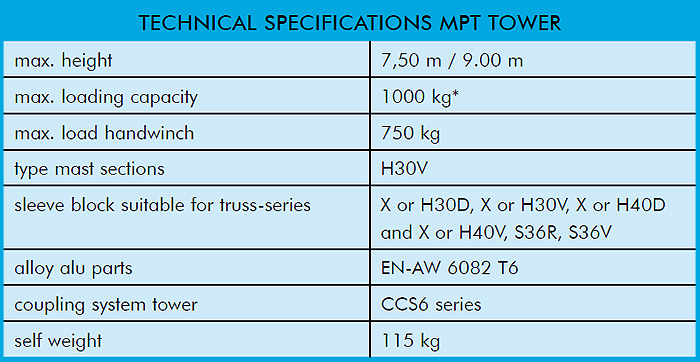

MPT TowerV詳細図


ST Tower

すべてのSシリーズトラスさらに利用するためにデザインされたSTタワーはその柔軟性が際立っています。スリーブブロックはSシリーズ(またはコンビネーション)の全トラスに対応しています。これによりSシリーズのトラスとすべての4方向トラスとをボルト留めCCS7メスカプラーをつかい接続することが可能になります。タワーとしての品質をさらに高めるために最も丈夫な材料のみが使われています。STスリーブブロックはほぼ全体がボルトで止められた構造要素のため、従来の溶接型に比べより強固で精密に出来ております。AS40Tトラスは垂直マストセクションとして使われ、これらのマストセクションは安全で簡単にタワーへ登れるように、サイドに水平な梁が付いています。STタワーはコスト効率がよく、さらにお客様の使い勝手を考えた作りになっております。

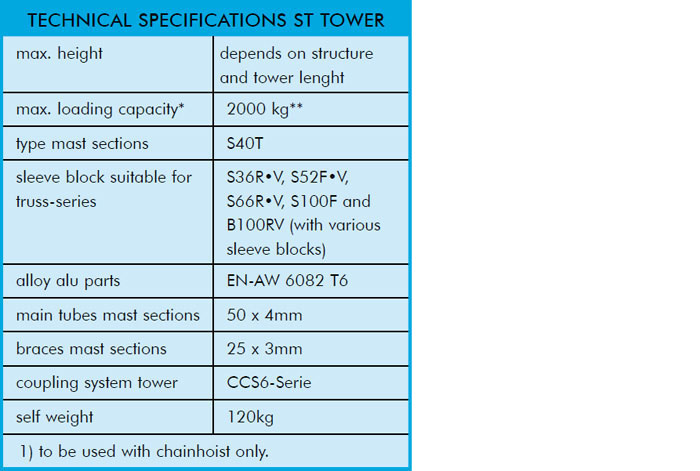

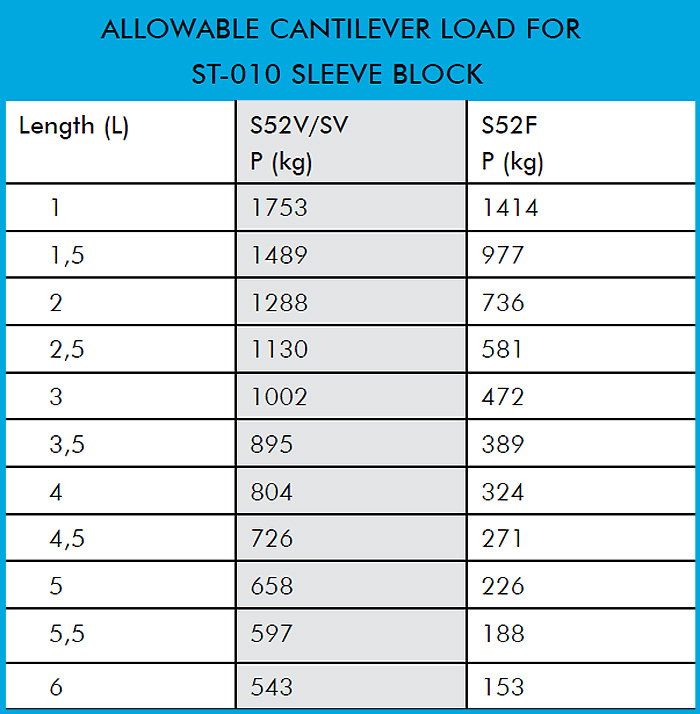

ST Tower詳細図
