ルーフシステム【ARC ルーフ】

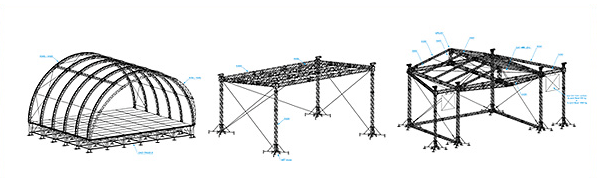

5タイプのルーフシステムをご用意しております。

ARC ルーフ は固定タイプの構造体です。外側の垂直支柱に取り付けされている内側の曲線のトラスを基本に構成されております。
TUNNEL ルーフ ルーフは固定タイプの構造体です。アーチ全体を形作る曲線のトラスを基本に構成されています。
FLAT ルーフは傾斜した屋根をもつタワーベースの構造体です。組立がとても簡単です。
MPT ルーフ は急勾配の屋根をもつタワーベースの構造体です。最適な強度をお約束いたします。
ST ルーフ は急勾配の屋根をもつタワーベースの構造体です。最適な強度をお約束いたします。
GIANT ARC ルーフは3~5つのアーチで構成されたタワーベースの構造体です。
LT ルーフは急勾配の屋根をもつタワーベースの構造体です。

ARC ルーフ

システム概要
ARCルーフは固定タイプの構造体です。 外側の垂直支柱に取り付けされている3つの内側の曲線のトラスを基本に構成されております。 外側の先端部にヒンジで連結された接続は、システムのセットアップをさらに容易にします。特殊なコーナーはアーチと主なグリットとをつなぐ役割を果たします。アーチを取り替えるだけで違った形を作ることが出来ます。アーチ型のトラスはオプションの張り出し屋根をトラスに取り付けするために、一番上にキーダープロファイルがあります。

基本トラス
タワー
– MPT ベース部分
– H30V トラス

グリッド
– H30D アーチ型トラス – キーダープロファイル付き

付属
• テンションギア、スティールワイヤー
• 総合組立マニュアル

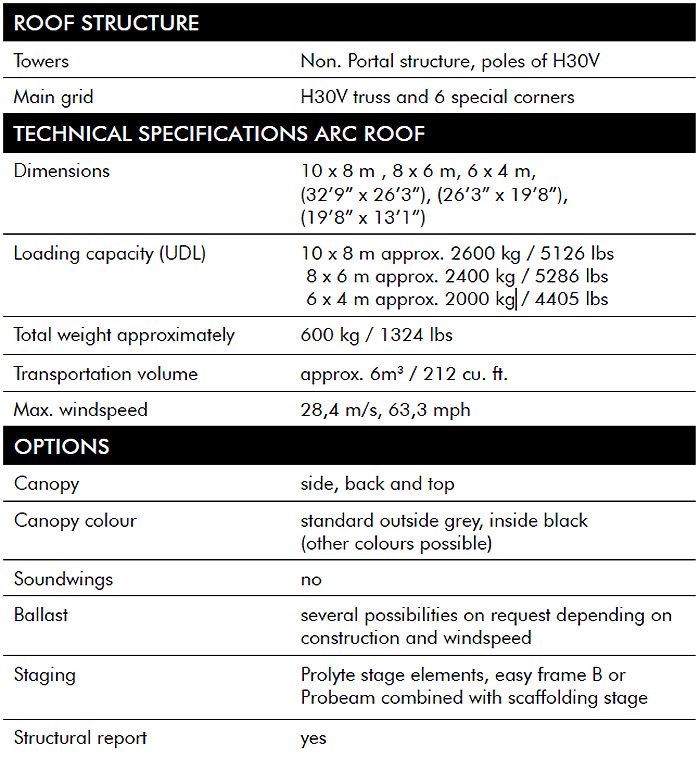

技術仕様書 ARC ルーフ
