ルーフシステム【GIANT ARC ルーフ】
５タイプのルーフシステムをご用意しております。
ARC ルーフ は固定タイプの構造体です。外側の垂直支柱に取り付けされている内側の曲線のトラスを基本に構成されております。
TUNNEL ルーフ ルーフは固定タイプの構造体です。アーチ全体を形作る曲線のトラスを基本に構成されています。
FLAT ルーフは傾斜した屋根をもつタワーベースの構造体です。組立がとても簡単です。
MPT ルーフ は急勾配の屋根をもつタワーベースの構造体です。最適な強度をお約束いたします。
ST ルーフ は急勾配の屋根をもつタワーベースの構造体です。最適な強度をお約束いたします。
GIANT ARC ルーフは３～５つのアーチで構成されたタワーベースの構造体です。
LT ルーフは急勾配の屋根をもつタワーベースの構造体です。
GIANT ARC ルーフ
システム概要
GiantARCルーフは３～５つのアーチで構成されたタワーベースの構造体です。下部のヒンジと上部の広がった形状のプレートとを組み合わせた直線トラス部分は、全スパンにわたって必要となるアーチを作り出します。各スパンごとにある２つのスチールワイアーは、荷重によって生じる水平力を吸収します。アーチはスタンダードST、またはCTタワーと取り付けができます。
基本トラス
タワー
- ST または CTマストシステム
- S40T または C52Tトラス
グリッド
- S52SV または B100Vトラス
付属
• テンションギア、スチールワイヤー
• 総合組立てマニュアル

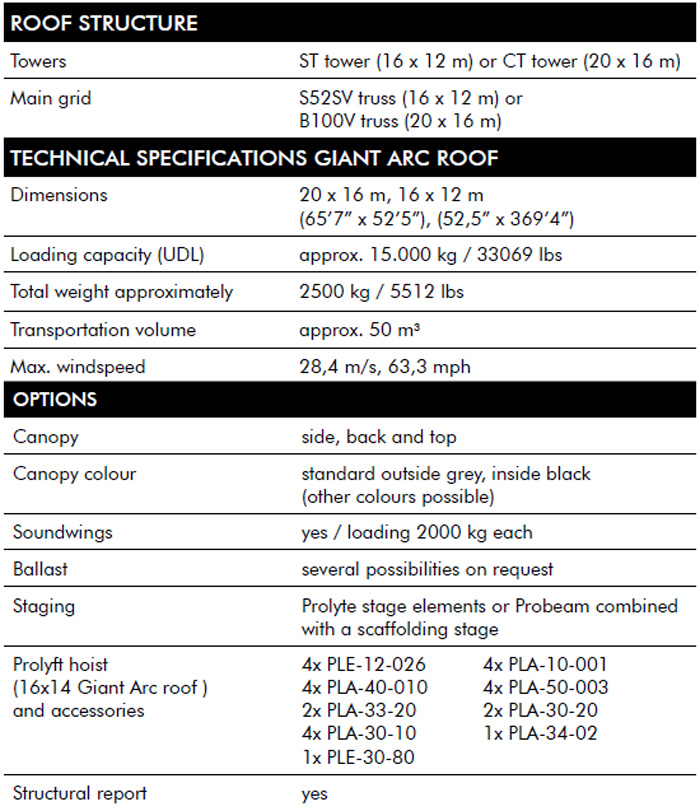

技術仕様書 GIANT ARC ルーフ
